UPS拓撲結構：離線式UPS電源

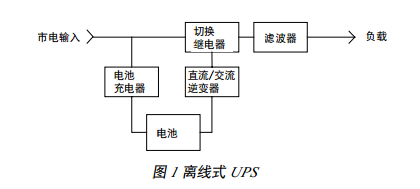

　離線式拓撲結構是最簡單的一種UPS 結構，如圖1所示。正常運行情況下，交流市電直接流經UPS直至重要負載。充電器或“4 象限變流器”將交流電轉換為直流電向電池充電。逆變器用于將電池提供的直流電轉換成交流電，當市電故障時為負載供電。逆變器通常運行于待機模式，保持對電池充電。如果市電超過規定范圍，逆變器通過電池向負載供電。該拓撲結構被稱為“單變換”，因為在任何時候，電源只能轉換一次(交流轉換為直流或直流轉換為交流)。正常運行情況下，少量交流電轉換為直流電，保持對電池供電。輸入市電電超出規定范圍時，UPS檢測到電源故障，切換繼電器動作，輸出逆變器啟動逆變器將電池提供的直流電轉換成交流電，向負載供電。

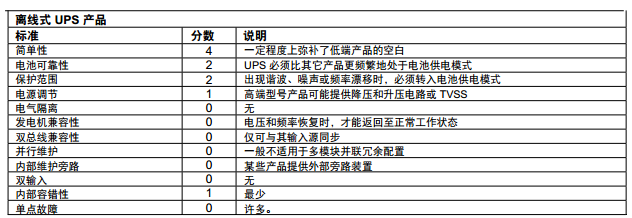

　　離線式UPS價格非常低廉，僅適合于家用或為向只需要實施斷電保護應用的單臺計算機工作站供電的情形。有時離線式產品內置浪涌抑制和/或“降壓和升壓”電路，補償較高或較低的輸入電壓，但不嘗試提供任何有效的輸入電源調節。離線式 UPS 在設計簡單性方面得分較高，而在其它測量方面則稍有欠缺。下表詳細地列出其各方面得分。



　　離線式UPS一般應用于單相非重要負載。尤其是不兼容發電機(下節討論)等不足，使其不適用于三相應用。
